详情介绍
产品介绍
我公司是振动设备生产厂家，生产各种场合使用的振动设备及配套产品——激振源。
CJZ系列激振器是其中一种更新改进后的新型激振源，该激振器为座式，与普通电机配套使用，电机不参振，激振器轴承采用稀油润滑或脂油润滑两种形式，使用寿命较长，且经济简单，是振动设备配套使用的理想激振源。此系列激振器主要适用于筛分机。
工作原理
振动弹性激振器的工作原理是采用一种自同步式惯性式激振器。激振器的两根转轴分别由两台特性相近的电动机驱动,依靠振动同步原理使两个带偏心块的转轴实现等速反向回转，从而获得激振力。
结构组成
振动弹性激振器由两根轴、箱壳、端盖、偏心块等组成。
技术特点和优势：
1. 利用自同步原理使振动机械产生直线振动。
2. 工作时将激振器固定于被激件上，被激件便获得所需的振动。
3. 润滑方式：脂润滑和稀油润滑两种，根据客户要求定制。
4. 电动机安装在振动机械侧面（左边或右边）的固定机座上，电动机不参振，用万向接轴将电动机与振动器相连接。
5. 偏心块调整拆卸方便。
6. 接触式和轴向迷宫式密封兼用，密封性能好。
7. 机壳上方设置了注油孔，轴承润滑。
8. 具有重量轻、体积小、结构简单、安装维修方便，使用寿命长等优点，
9. 具有运行平稳可靠、调节灵活、维修量小等特点。

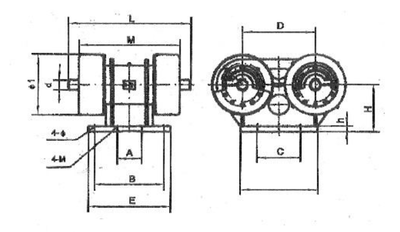

外形示意图：
激振筛技术参数及安装尺寸（一）：
型号 | 激振力KN | 主要结构尺寸mm | 配用电机 | 轴头键 | ||||||||||||||
A | B | C | D | E | F | L | M | d | Φ1 | h | H | 4-φ | 4-M | 型号 | 功率 | |||
CJZ-30-6 | 30 | 326 | 184 | 270 | 400 | 300 | 480 | 410 | 42 | 260 | 35 | 220 | 28 | Y112M-6 | 2.2*2 | 10*8 | ||
CJZ-80-6 | 80 | 120 | 340 | 210 | 410 | 400 | 380 | 486 | 513 | 50 | 380 | 32 | 270 | 28 | M27*2 | Y132M-6 | 4*2 | 14*9 |
CJZ-100-6 | 100 | 120 | 340 | 210 | 410 | 400 | 380 | 642 | 538 | 50 | 380 | 32 | 270 | 28 | M27*2 | Y132M2-6 | 5.5*2 | 14*9 |
CJZ-130-6 | 130 | 120 | 340 | 210 | 410 | 400 | 380 | 642 | 538 | 50 | 380 | 32 | 270 | 28 | M27*2 | Y132M2-6 | 5.5*2 | 14*9 |
激振筛技术参数及安装尺寸（二）：
型号 | 激振力KN | 主要结构尺寸mm | 配用电机 | 轴头键 | ||||||||||||||
A | B | C | D | E | F | L | M | d | Φ1 | h | H | 4-φ | 4-M | 型号 | 功率 | |||
CJZ-50-6 | 50 | 160 | 320 | 240 | 356 | 400 | 310 | 517 | 407 | 50 | 314 | 30 | 235 | 28 | M27*2 | Y132S-6 | 3*2 | 14*9 |
CJZ-75-6 | 75 | 160 | 320 | 240 | 410 | 400 | 320 | 484 | 424 | 50 | 380 | 32 | 270 | 28 | M27*2 | Y132S-6 | 3*2 | 14*9 |
CJZ-160-6 | 160 | 160 | 320 | 240 | 460 | 400 | 320 | 592 | 524 | 50 | 456 | 36 | 345 | 37 | M36*2 | Y160M-6 | 7.5*2 | 14*9 |
CJZ-180-6 | 180 | 160 | 320 | 240 | 460 | 400 | 320 | 754 | 610 | 54 | 456 | 36 | 345 | 37 | M36*2 | Y160L-6 | 11*2 | 14*9 |
-
