详情介绍
产品介绍：
FZC系列振动出矿机广泛用于冶金、化工、建材、煤炭等行业，是矿石及其他物料的放出，给料或装车的理想设备。该系列振动出矿机结构，具有节能、维护方便、可频繁起动等特点？捎行У胤乐古芸蟆⑿啊⒖蟮认窒，适应于多尘及载矿量有波动，环境温度不大于40°C,空气相对湿度不大于90％的场合。
工作原理：
振动放矿机是以振动电机为动力源，利用安装在振动电机主轴两端的偏心块运动产生的离心力来获得激振力，驱使振动放矿机台面和物料做周期性往复振动，当放矿机振动的加速度垂直大于重力加速度时，机体中的物料被抛起，并按照抛物线的轨迹向前跳跃运动，抛起和下落在瞬间完成，由于振动电机的连续振动，机体中的物料连续向前跳跃，从而达到放矿和输送矿石的目的。
产品优点：
1 节约能源、出矿效率高、出矿均匀且易控制。
2 设备简单，安装工程量小，成本较低。
3 减少了悬拱、卡矿现象。
4 使用范围广，适应性强、可用于多尘或板上载矿量波动的场合。
使用和维护：
1. 工作前，必须检查各紧固件，特别是振动电机与底脚间联接螺栓的松紧度，螺栓处于紧固状态；
2. 检查台析四周是否密封，密封固定槽钢是否焊牢，若漏焊应及时焊好，防止物料散落，影响电机正常运转；
3. 检查台板四周是否与周围建筑和塔架有无钢性联接，若有，应实时割开，以免防碍台板正常运行；
4. 待受矿车到位停稳后，方能开动振动出矿机；
5. 避免空振？照袷，由于弹簧刚度，易引起共振现象，造成螺栓松动，焊缝开裂等破坏现象，安装调试试车时，应将电机激振力调至小或拆去几只减振弹簧后，方可试车；
6. 经常清理台板下散落物料，台板有足够的空间；
7. 电览不能绕在电机上，应预留不低于80mm的余量后固定于电机附近的静止的支腿上。

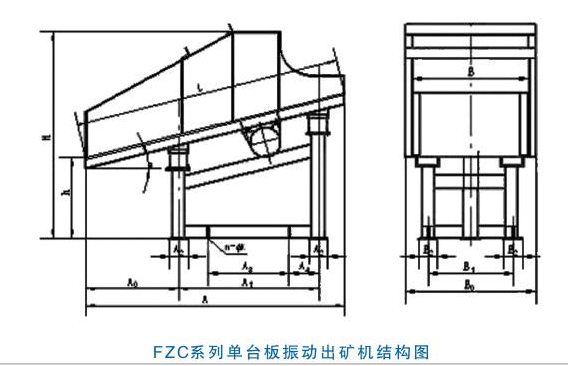

结构示意图：
外形尺寸
型号 | 结构尺寸 | 安装尺寸 | ||||||||||||||
L | B | H | α | h | A | A0 | A1 | A2 | A3 | A4 | B0 | B1 | B2 | n | K | |
FZC1.8/0.9-1.5 | 1800 | 900 | 1278 | 12 | 522 | 1760 | 672 | 686 | 160 | 400 | 140 | 1020 | 630 | 160 | 4 | 18 |
FZC2/0.8-1.5 | 2000 | 800 | 1578 | 14 | 594 | 1940 | 740 | 780 | 160 | 500 | 140 | 920 | 630 | 160 | 4 | 18 |
FZC2.3/0.9-3 | 2300 | 900 | 1988 | 14 | 900 | 2232 | 870 | 1206 | 160 | 700 | 250 | 1020 | 630 | 160 | 4 | 18 |
FZC2.8/1-3 | 2800 | 1000 | 2196 | 18 | 713 | 2663 | 920 | 1100 | 160 | 600 | 240 | 1120 | 830 | 160 | 4 | 18 |
FZC2.5/1.2-3 | 2500 | 1200 | 2140 | 16 | 884 | 2403 | 790 | 970 | 160 | 580 | 230 | 1320 | 830 | 160 | 4 | 18 |
FZC3.5/0.9-4 | 3500 | 900 | 2256 | 18 | 512 | 3329 | 1075 | 1626 | 160 | 1000 | 300 | 1020 | 720 | 160 | 6 | 18 |
FZC2.5/1.4-5.5 | 2500 | 1400 | 2250 | 14 | 1010 | 2426 | 790 | 970 | 160 | 580 | 230 | 1540 | 1020 | 160 | 6 | 22 |
FZC3.5/1-5.5 | 3500 | 1000 | 2612 | 18 | 850 | 3329 | 1075 | 1626 | 160 | 1000 | 300 | 1140 | 820 | 160 | 6 | 22 |
FZC3.1/1.2-5.5 | 3100 | 1200 | 2405 | 14 | 920 | 3008 | 1050 | 1250 | 160 | 710 | 260 | 1340 | 850 | 160 | 6 | 22 |
FZC3.1/1.4-5.5 | 3100 | 1400 | 2405 | 14 | 895 | 3008 | 1050 | 1250 | 160 | 710 | 260 | 1540 | 1020 | 160 | 6 | 22 |
FZC3.5/1.2-5.5 | 3500 | 1200 | 2466 | 14 | 900 | 3396 | 1075 | 1626 | 160 | 1000 | 300 | 1340 | 850 | 160 | 6 | 22 |
FZC4.5/1-5.5 | 4500 | 1000 | 2493 | 18 | 407 | 4280 | 1280 | 1860 | 160 | 1200 | 320 | 1140 | 840 | 160 | 8 | 22 |
FZC3.5/1.4-7.5 | 3500 | 1400 | 2770 | 14 | 1005 | 3396 | 1075 | 1626 | 180 | 1000 | 300 | 1560 | 1100 | 180 | 6 | 22 |
FZC4/1.6-11 | 4000 | 1600 | 2381 | 16 | 311 | 3844 | 1160 | 1720 | 200 | 1100 | 300 | 1760 | 1220 | 200 | 8 | 27 |
FZC3.5/1.2*2-5.5*2 | 3500 | 2400 | 2500 | 14 | 900 | 3396 | 1075 | 1626 | 160 | 1000 | 300 | 2560 | 940 | 160 | 12 | 22 |
FZC1.2*2-7.5*2 | 4000 | 2400 | 2463 | 18 | 430 | 3804 | 1180 | 1760 | 160 | 1120 | 300 | 2560 | 940 | 160 | 16 | 22 |
技术参数：
型号 | 技术参数 | 埋设参数 | |||||||||||
台面长度L（m） | 台面宽度B（m） | 台面倾角α（度） | 振动频率rpm | 振幅 mm | 激振力 N | 功率 KW | 生产能力t/h | 重量 kg | 埋设深度LA（m） | 眉线高度HO（m） | 眉线角 Q（度） | ||
FZC1.8/0.9-1.5 | 1.8 | 0.9 | 12 | 1375 | 0.9 | 10000 | 1.5 | 350~400 | 750 | 0.6 | 0.7 | 40 | |
FZC2/0.8-1.5 | 2 | 0.8 | 14 | 1375 | 0.9 | 10000 | 1.5 | 310~370 | 790 | 0.6 | 0.7 | 38 | |
FZC2.3/0.9-3 | 2.3 | 1.9 | 14 | 945 | 2.2 | 20000 | 3 | 760~900 | 1250 | 0.8 | 0.8 | 40 | |
FZC2.8/1-3 | 2.8 | 1 | 18 | 945 | 1.7 | 20000 | 3 | 580~690 | 1360 | 0.9 | 0.9 | 41 | |
FZC2.5/1.2-3 | 2.5 | 1.2 | 16 | 945 | 1.7 | 20000 | 3 | 590~720 | 1380 | 0.8 | 0.8 | 39 | |
FZC3.5/0.9-4 | 3.5 | 0.9 | 18 | 1320 | 1 | 30000 | 4 | 730~830 | 1720 | 0.9 | 1 | 37 | |
FZC2.5/1.4-5.5 | 2.5 | 1.4 | 14 | 920 | 2 | 40000 | 5.5 | 990~1180 | 1940 | 0.9 | 0.9 | 41 | |
FZC3.5/1-5.5 | 3.5 | 1 | 18 | 920 | 2 | 40000 | 5.5 | 980~1150 | 2100 | 1.1 | 1.1 | 40 | |
FZC3.1/1.2-5.5 | 3.1 | 1.2 | 14 | 920 | 1.8 | 40000 | 5.5 | 910~1090 | 2090 | 1.1 | 1.1 | 40 | |
FZC3.1/1.4-5.5 | 3.1 | 1.4 | 14 | 920 | 1.7 | 40000 | 5.5 | 920~1120 | 2150 | 1 | 1.1 | 39 | |
FZC3.5/1.2-5.5 | 3.5 | 1.2 | 14 | 920 | 1.8 | 40000 | 5.5 | 870~1050 | 2210 | 1 | 1.1 | 36 | |
FZC4.5/1-5.5 | 4.5 | 1 | 18 | 920 | 1.8 | 40000 | 5.5 | 830~980 | 2650 | 1 | 1.1 | 34 | |
FZC3.5/1.4-7.5 | 3.5 | 1.4 | 14 | 920 | 1.8 | 50000 | 7.5 | 1160~1380 | 2620 | 1 | 1.2 | 37 | |
FZC4/1.6-11 | 4 | 1.6 | 16 | 950 | 1.8 | 75000 | 11 | 1570~1870 | 2960 | 1.2 | 1.4 | 40 | |
FZC3.5/1.2*2-5.5*2 | 3.5 | 1.2*2 | 14 | 920 | 1.8 | 40000*2 | 5.5*2 | 1740~2160 | 3960 | 1 | 1.1 | 36 | |
FZC1.2*2-7.5*2 | 4 | 1.2*2 | 18 | 920 | 1.6 | 50000*2 | 7.5*2 | 1740~2080 | 4620 | 1.2 | 1.2 | 39 | |
-
